ＭEASUREMENT レーザー計測

レーザー計測業務

•

•

•

•

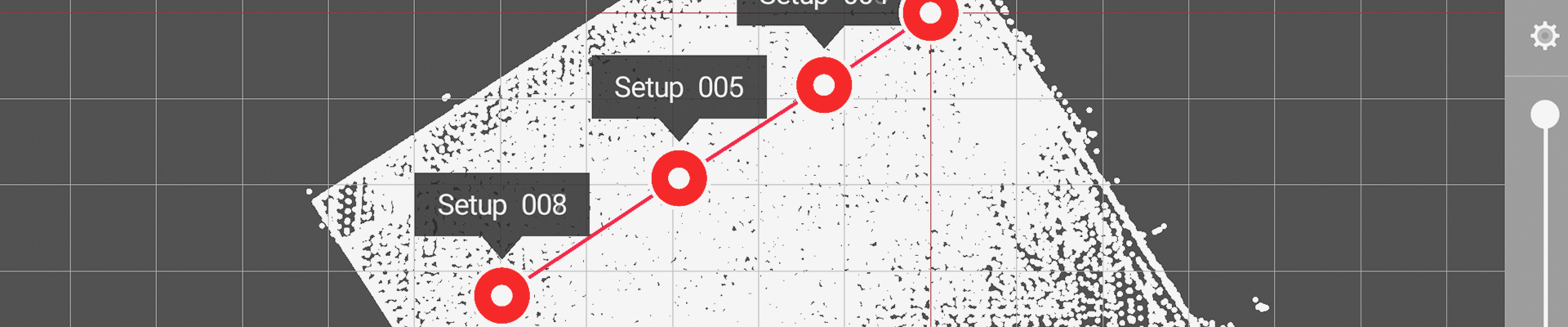

3Dレーザースキャナで計測し、点群データから正確な設備図面をCADで作成

弊社では、既設構造物及び配管等の設備を3D計測し点群データを取得することによって、
正確な現況図を作成することができます。現場のリアルな状況をコンピュータ上のバーチャルな空間に再現して、
モデリング・シミュレーション・解析に活用することができます。

3Dレーザー計測を使う場合の利点

1. 古い図面が残されていなかったり、図面と現場の状況が異なっている場合に、スピーディに正確な図面を改めて作成することができる。
2. 一度計測をしておけば、データ内で採寸ができるので、何度も現場に足を運ぶ必要がない。また人が測りにくい箇所や危険な箇所もこのデータを利用でき、大幅な時間や手間、コストの削減が期待できる。また、機械等の設置に関してもシミュレーションが可能なので、収まりなどの検討が容易となる。
3. CADデータ化することで、改修工事であっても、短時間でBIM対応ができる。（3Dの施工図から、データ変換によって2Dの施工図にすることも可能。）

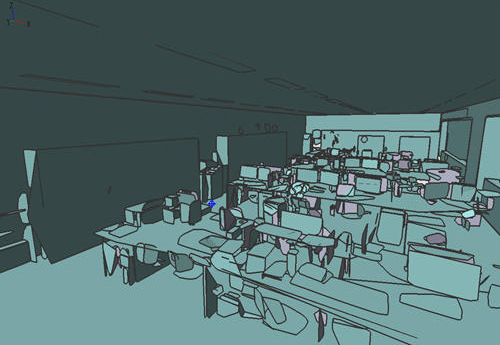

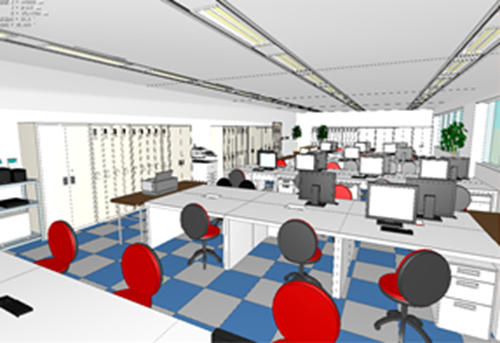

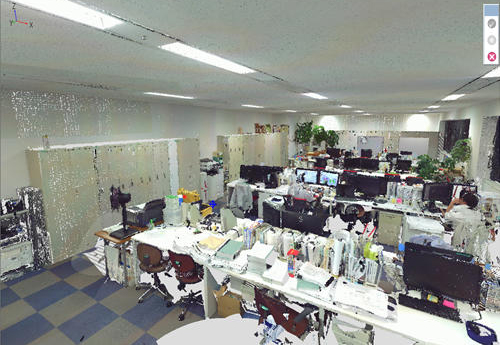

点群データからの3D-CAD図面の例（Rebro使用）
